压倒性的切削能力,适用于重型基础产业的大型零件加工
一台机床满足重型基础产业、大型零件的高效粗加工与高精度精加工。

(单位:mm) |
|

|
|
|
|

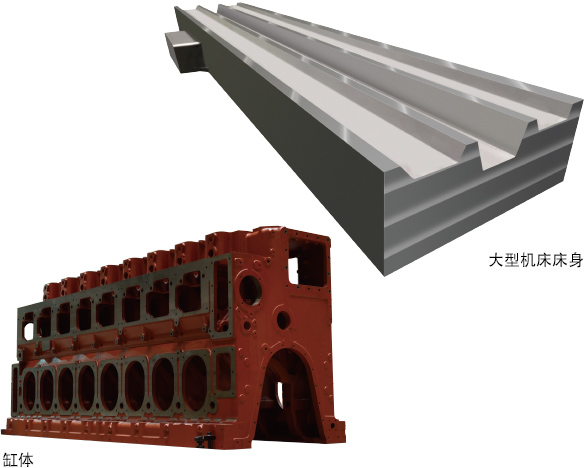

产业
应用于需要大功率、高扭矩、高功率的大型零件加工现场。 |
|
 |
特征
01 高刚性、强力切削

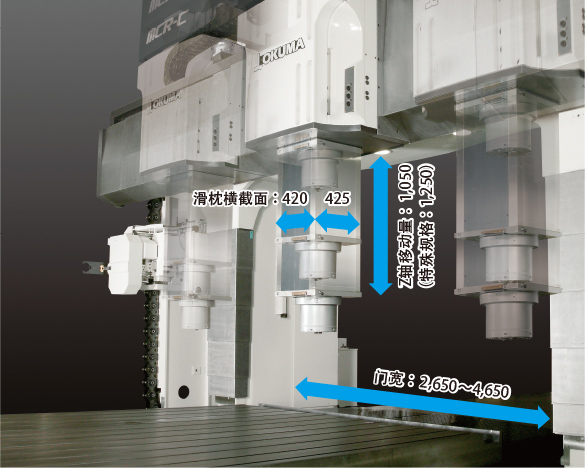

使用横截面为420×425mm的高刚性滑枕
大扭矩2,025N・m
|
|
|
配置齿轮驱动滑枕主轴,实现强力加工
该滑枕构造拥有OKUMA龙门式系列中较大的横截面积。具备可应对与卧式主轴同水平强力加工的刚性。
滑枕尺寸 |
420×425mm |

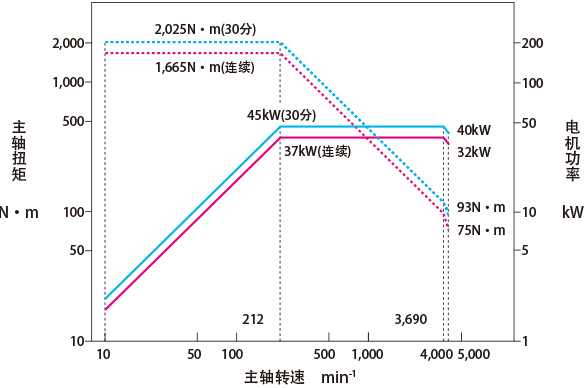

主轴转速 |
4,000min-1(齿轮) |
大功率 |
45/37kW (30分/ 连续)) |
大扭矩 |
2,025/1,665N・m (30分/ 连续) |
|
|
 |
|
|
|

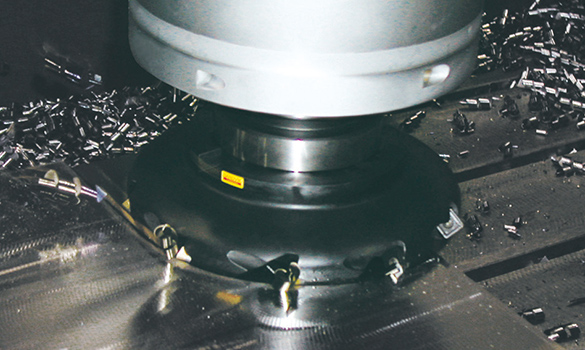

立头 大功率规格(特殊规格)
加工能力 |
1,210cm³/min (主轴轴承内径:ø130 L250)
ø250mm面铣刀 10刃 |
切削速度 |
188m/min |
切削深度×切削宽度 |
8×175mm |
进给 |
864mm/min(0.36mm/刃) |
|
|
 |
|
|
|

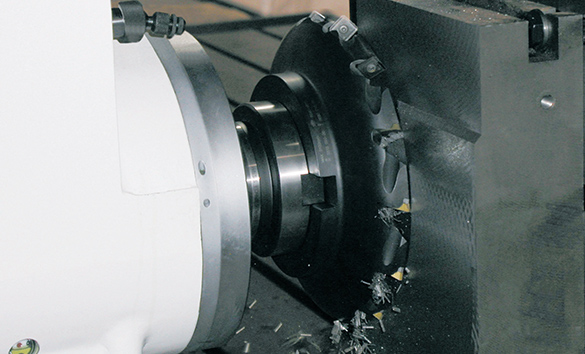

90°角度头 大功率规格(特殊规格)
加工能力 |
1,075cm³/min (主轴轴承内径:ø130 L270)
ø250mm面铣刀 10刃 |
切削速度 |
188m/min |
切削深度×切削宽度 |
8×175mm |
进给 |
768mm/min(0.32mm/刃) |
|
|
 |
02 涵盖较广的加工领域
门宽更大、纵向行程更长,轻松应对尺寸更高大的工件
Z轴移动量 |
1,050mm(特殊规格:1,250mm) |
大门宽 |
4,650mm(45型) |
纵向行程 |
12,200mm(X轴) |
工作台面到主轴端面较大 |
4,000mm(立柱加高+2,200mm) |
※登载的数据为实绩值,由于规格、刀具、加工条件等的不同,所得数据可能与登载的数据不同。
基本信息
项目 |
单位 |
MCR-C |
有效门宽 |
mm |
2,650~4,650 |
工作台尺寸 |
mm |
2,000×4,000~3,700×12,000 |
主轴转速 |
min-1 |
4,000 |
刀库收纳数量 |
把 |
50 |
主轴电机功率 |
kW |
45/37(30分/连续) |
机床尺寸(仅限本机)(W×D×H) |
mm |
7,810×10,730×6,620~9,895×27,930×7,200 |
